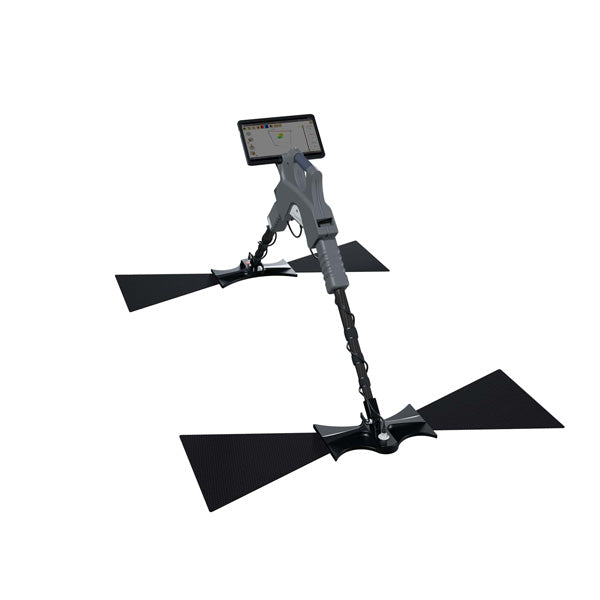

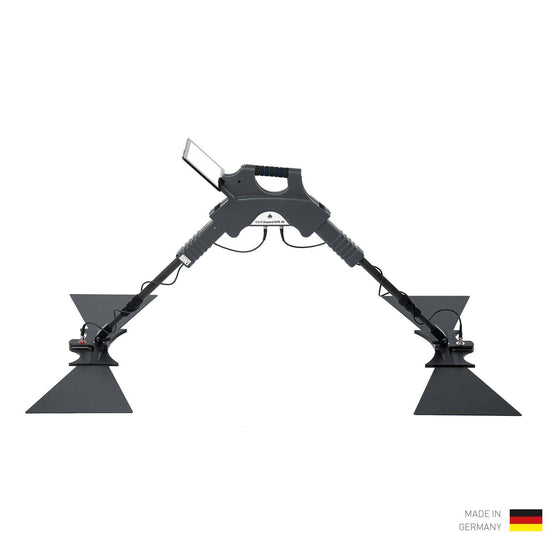

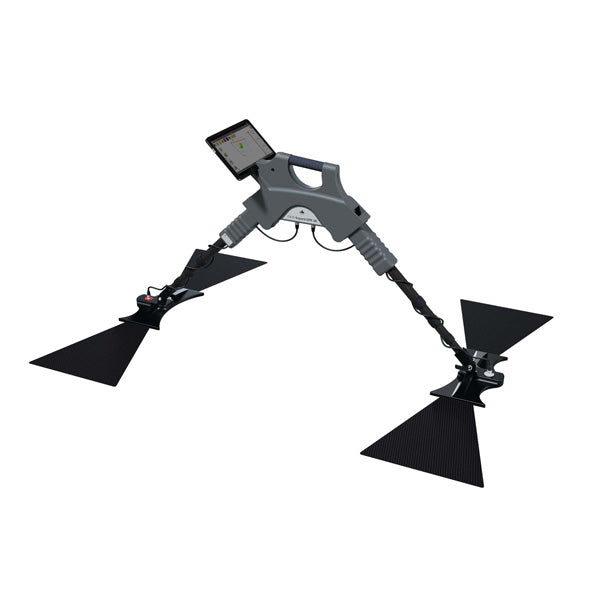

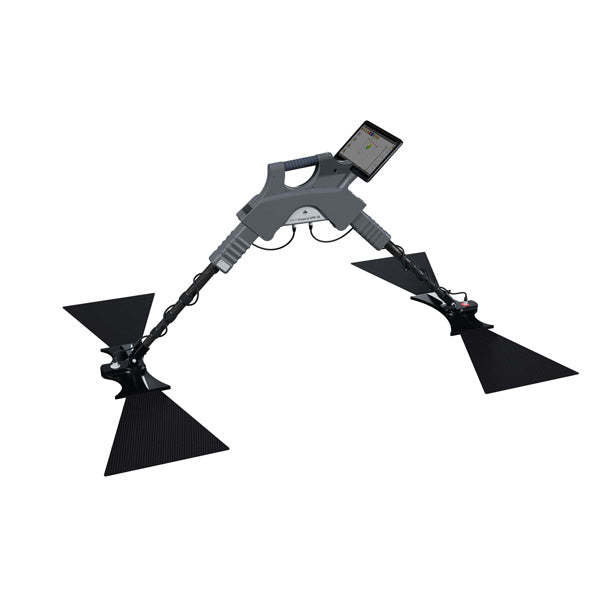

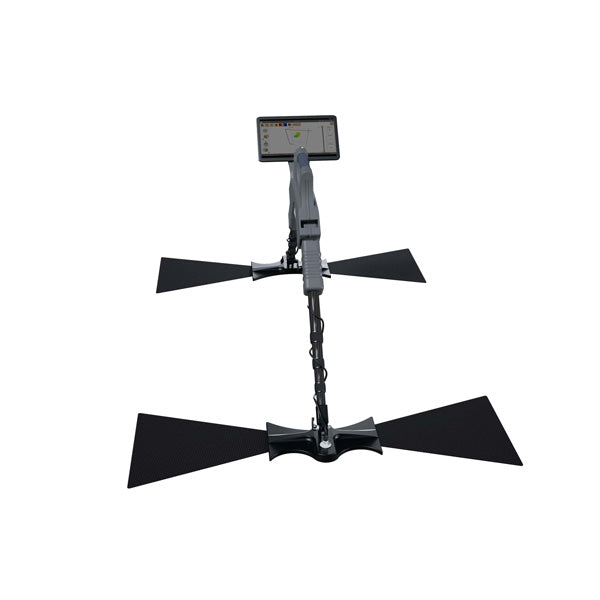

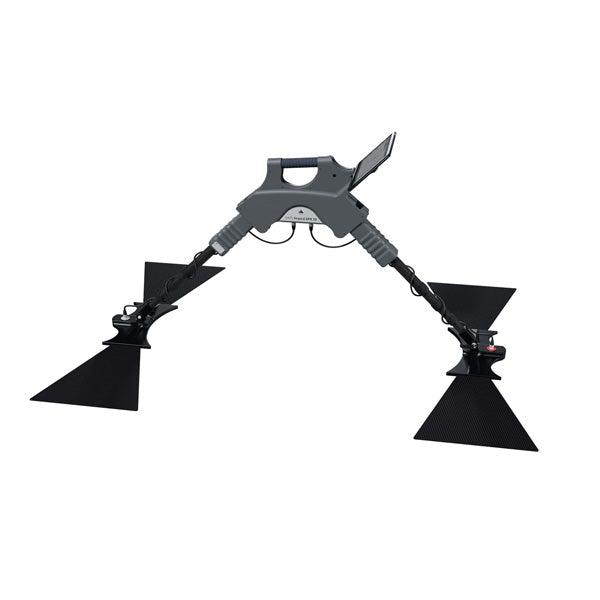

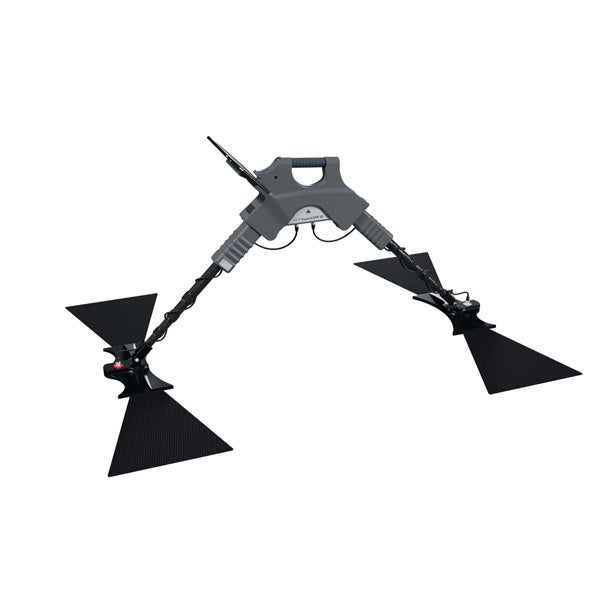

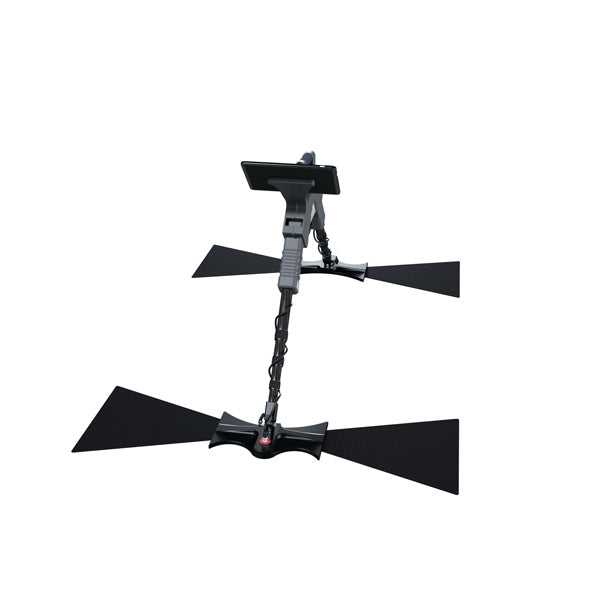

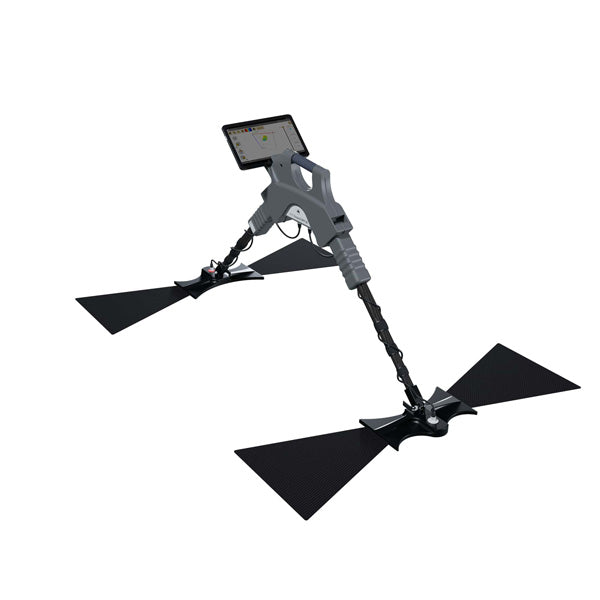

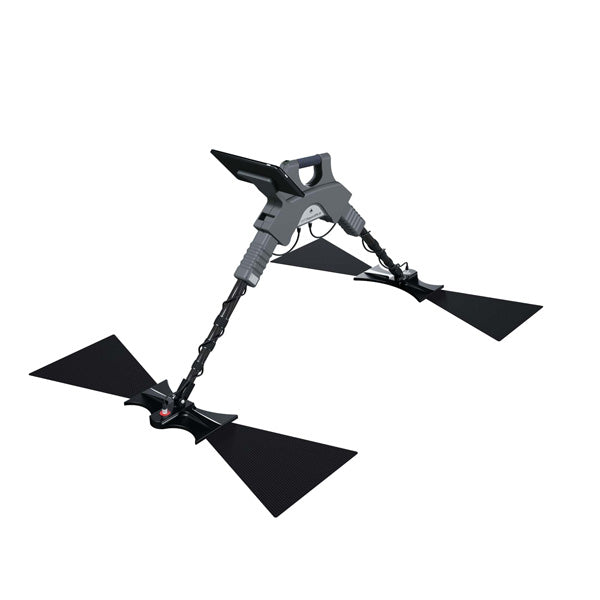

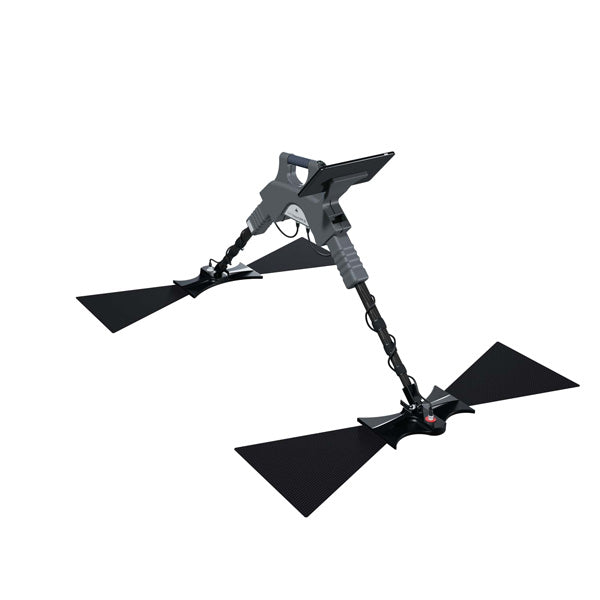

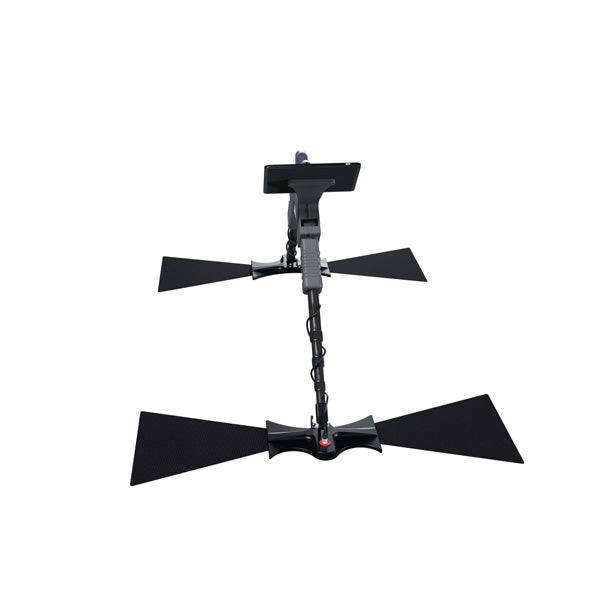

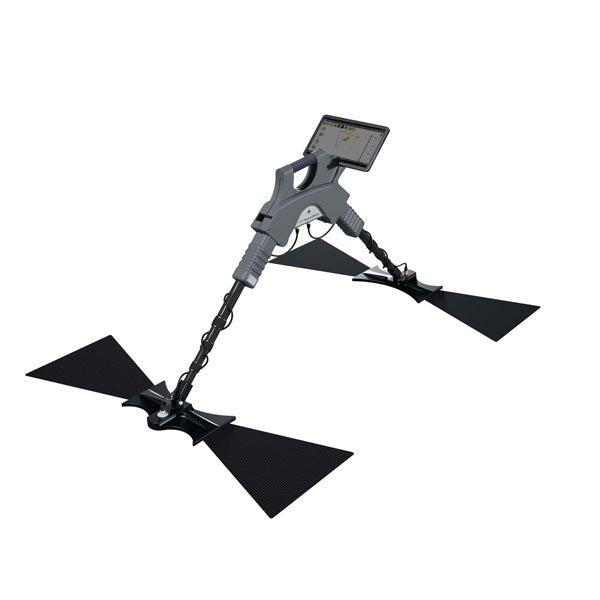

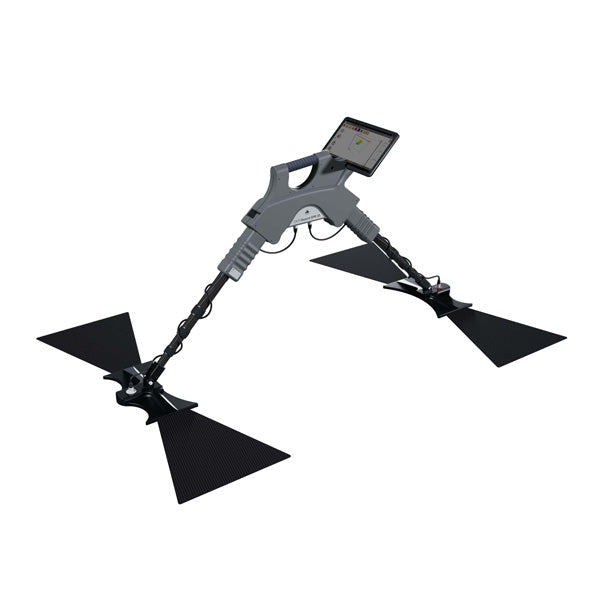

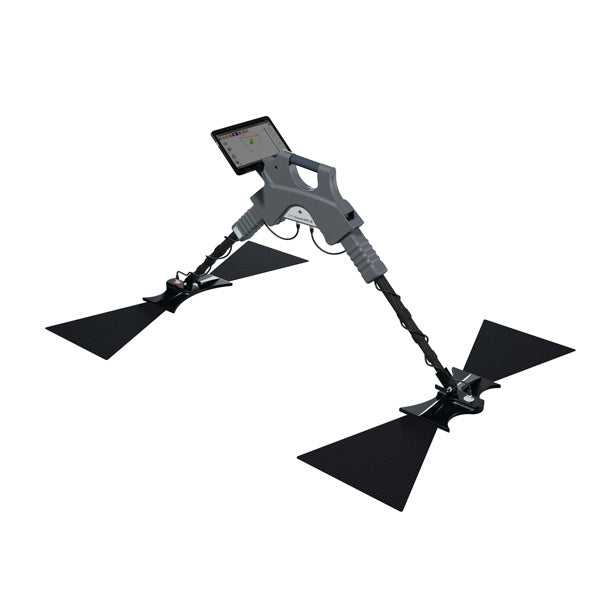

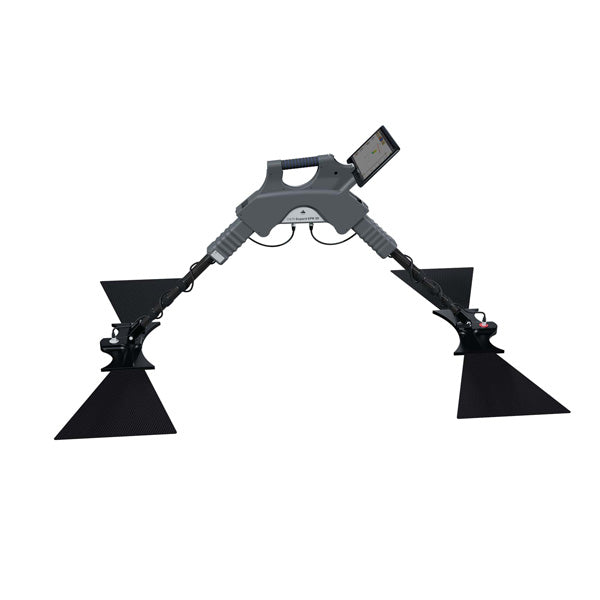

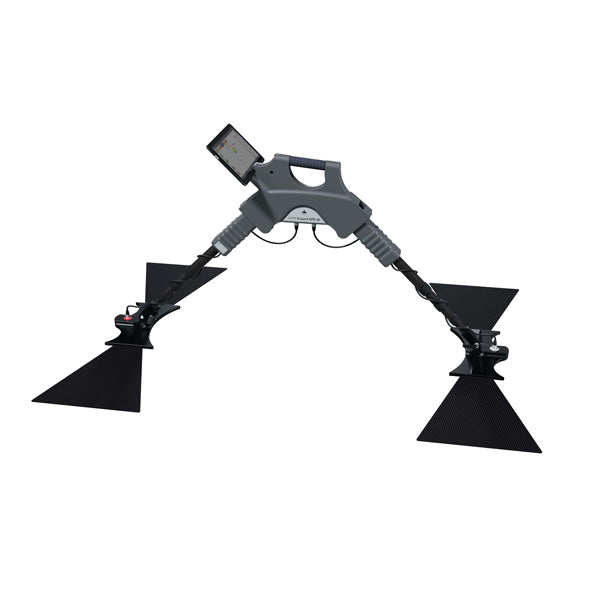

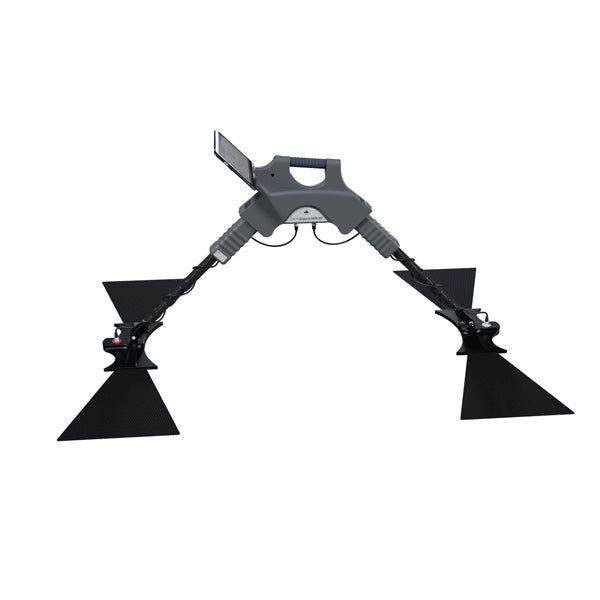

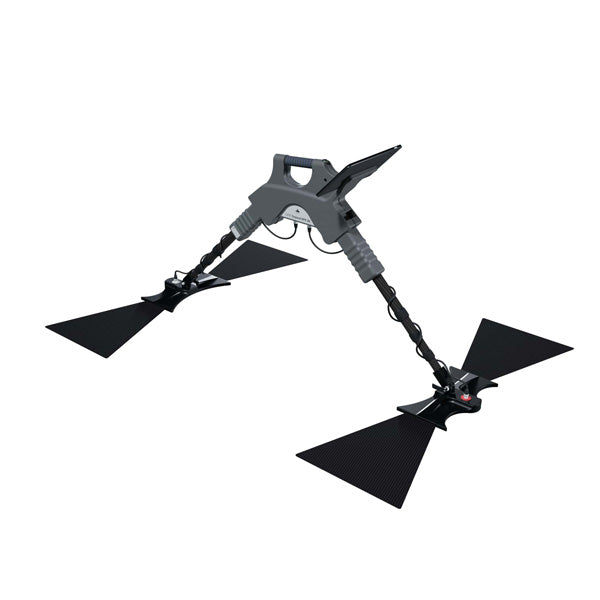

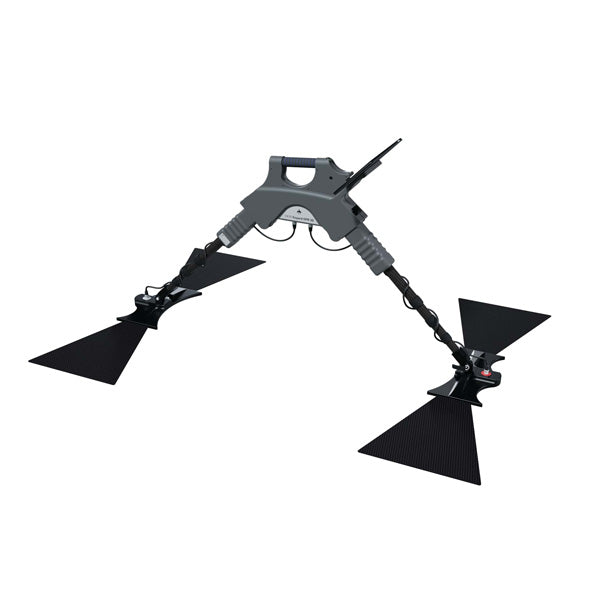

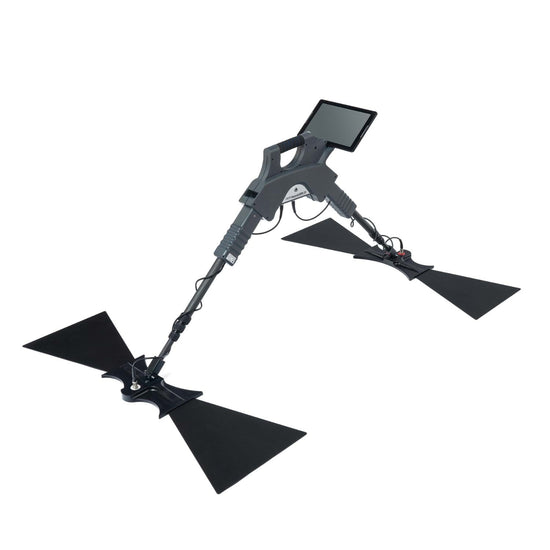

40 m'ye Kadar Derinlik Performansına Sahip Yer Radarı OKM Gepard GPR 3D
- Esnek ve güçlü: 40 m'ye kadar maksimum derinliğe ulaşmak için çok yönlü korumasız iletim sistemi kullanan Yere Nüfuz Eden Radar
- Algılama derinliği : Müşteriler 40 m derinliğe kadar nesneler buldu
- Kullanım alanları : Arkeoloji, jeoteknik mühendisliği, hazine avcılığı
- Çalışma modları : Yer Taraması, Canlı Akış
- Tespit edilebilir nesneler : Boru hatları, boşluklar, kablolar, kanallar, tüneller, sığınaklar ve temeller gibi yeraltı nesneleri
artı KDV, nakliye ve ücretler
2D Görselleştirme
3D Görselleştirme
Canlı Yayın (Live Stream)
GPR
Yükseklik Ayarı
Renkli Ekran / Dokunmatik Ekran
Kablosuz Teknoloji
Dahili Bellek
Kulaklıklar
Çok dilli çalışma
Konuşmacı
Şarj Edilebilir Yüksek Kapasiteli Pil
Bu Gepard GPR çok esnek ve güçlü bir Yere Nüfuz Eden Radar Boru hatları, boşluklar, kablolar, kanallar, tüneller, sığınaklar ve temeller gibi yeraltı nesnelerinin tespiti için.

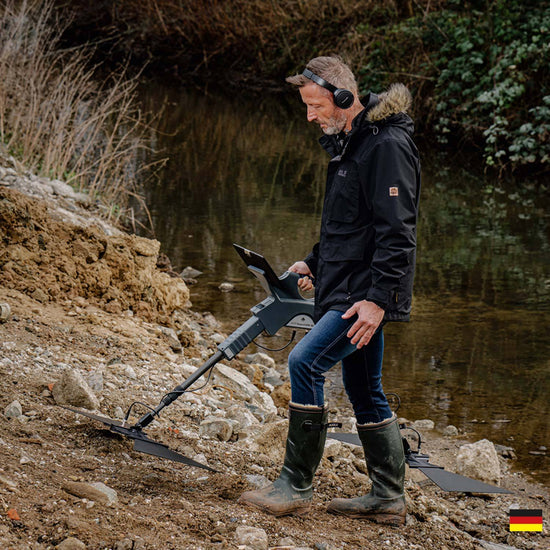

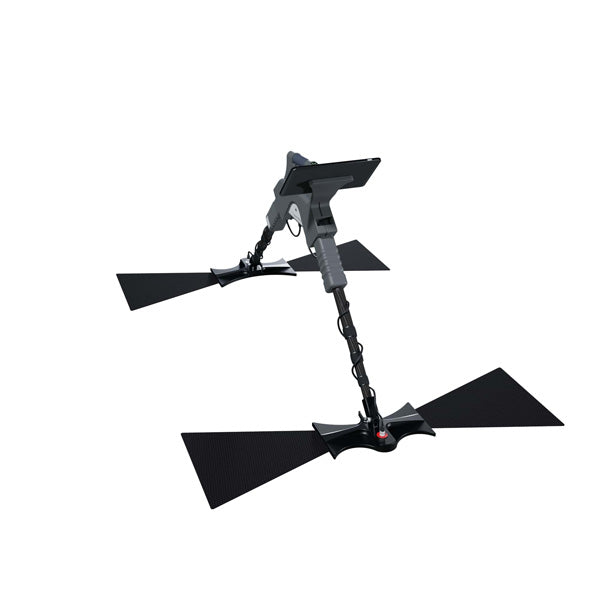

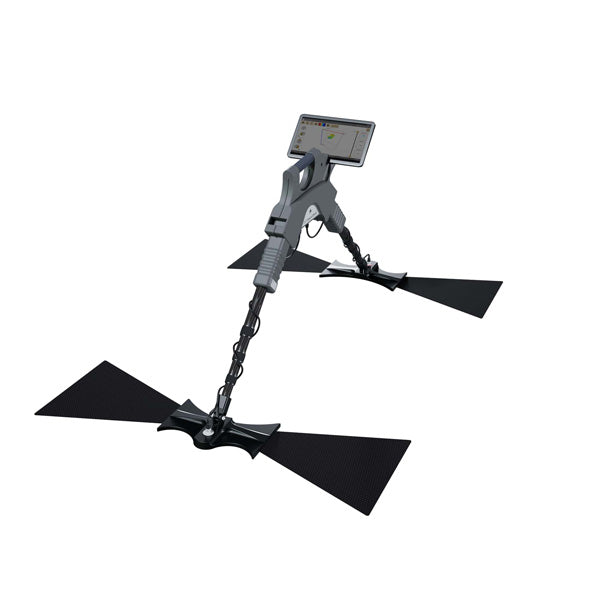

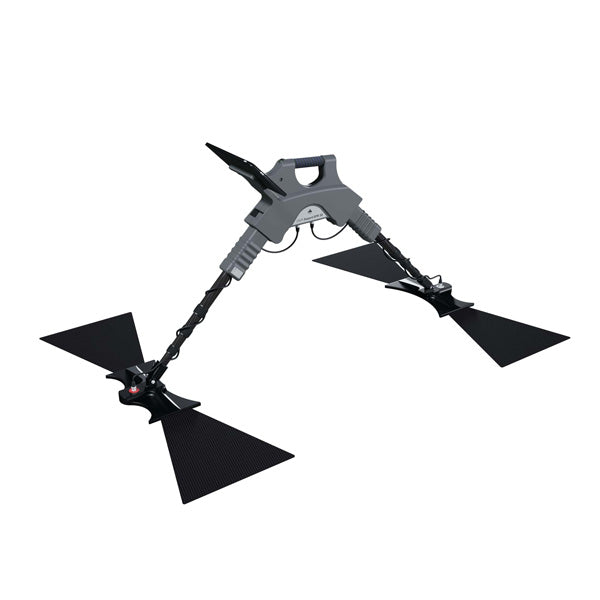

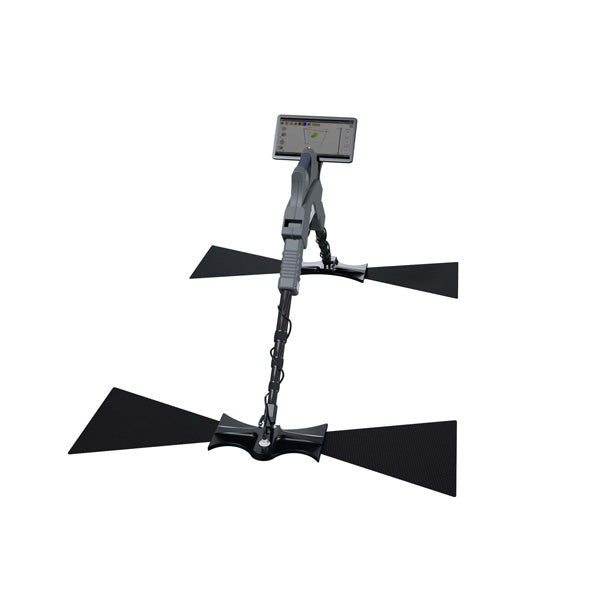

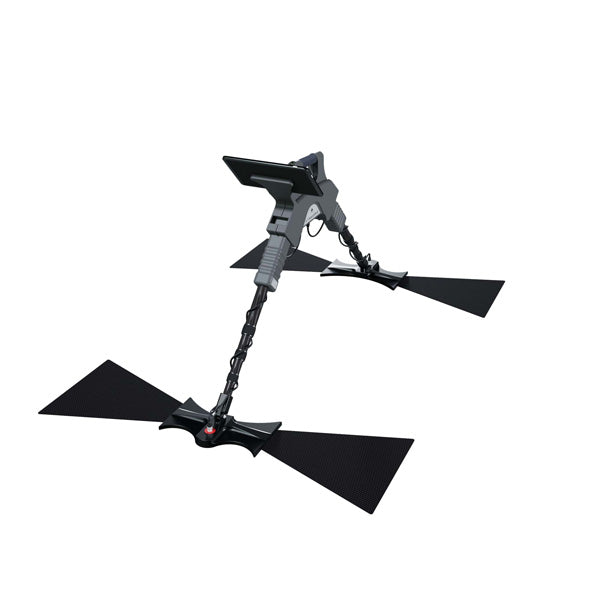

Gepard yer radarı, 40 metreye (131 ft) kadar maksimum derinliklere ulaşmak için çok yönlü korumasız bir iletim sistemi kullanır. Çevik ve kompakt ünite, Android Tablet PC aracılığıyla tek bir kullanıcı tarafından kolayca çalıştırılabilir.
OKM, Tapınak Şövalyeleri'nin mezarları için kilisenin yakınında ve içinde yeraltını araştırmak üzere Polonya'ya yapılan bir keşif gezisini takip etti. Yer tarayıcıları ve metal dedektörleri ile nelerin tespit edildiğini öğrenin!
Daha fazla bilgi edininGepard GPR 3D zemine bir sinyal gönderir ve yüzey altı anomalileri tespit etmek için sinyalin yansımasını veya yankısını bekler.
Tespit Edilebilir Nesneler ve Yapılar
- yeraltı duvarları, bodrumlar ve betonarme donatılar
- gizli oyuklar, mezarlar ve kabirler
- su seviyesi ve yeraltı nehirleri ve akiferler
- gömülü boru hatları, kanallar ve kablo demetleri
- geri doldurulmuş kuyular, galeriler, hendekler ve sığınaklar
- septik tanklar, dağıtım kutuları ve drenaj boruları
- gizli tüneller, sığınaklar ve barınaklar
- gömülü hazine sandıkları, heykeller ve önbellekler
Zemin Etütlerinin Optimizasyonu
Gepard yer radarı, ayarlanabilir teleskopik antenler ile 60 MHz'den başlayarak 300 MHz'e kadar çoklu iletim frekans aralığı kullanır. Ayrıca, belirli toprak türlerinde zemin araştırmalarınızı optimize etmek için birçok otomatik ayarlamayı destekler, bu da Gepard yer radarının kullanımını çok kolaylaştırır. Sadece derinlik çözünürlüğünüzü ayarlayın ve araştırmaya başlayın.
Android Uygulaması ile Ölçüm Verisi Analizi

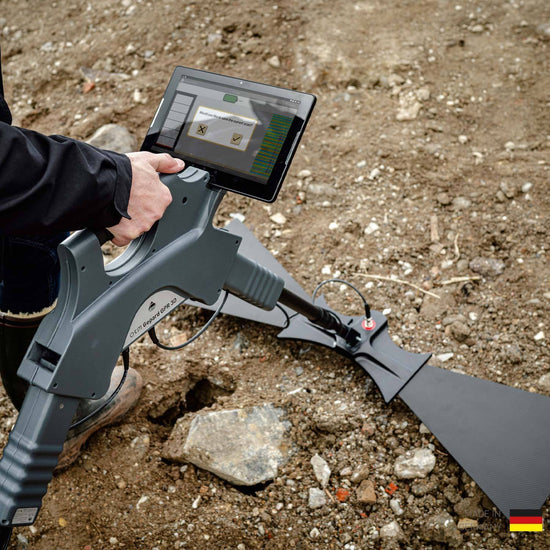

Yere nüfuz eden radarın ölçülen verileri anında Android Tablet PC'ye aktarılır. Android yazılımı verileri WiFi üzerinden alır ve doğrudan ekranda görüntüler.
Yazılım, GPS sinyalini veya Google Haritalar'ı entegre etme, otomatik olarak filtreleme ve belirli tarama ayrıntılarını daha sonra hatırlamak için notlar girme seçeneği sunar. Ayrıca, otomatik filtreleme seçeneği taramanızın sonuçlarını iyileştirir ve gizli nesneleri ve yapıları daha kolay bulmanıza yardımcı olur. Entegre GPS sayesinde tüm tarama konumları tarama verileriyle birlikte saklanabilir.
Visualizer 3D Studio'da GPR Tarama Analizi
OKM'nin 3D yazılımındaki yeni render görünümleri Visualizer 3D Studio daha ayrıntılı analizler için tespit edilen yapıların görselleştirilmesine olanak tanır.
Bir GPR ölçümünü açar açmaz, Ana Araç Çubuğu bir düğme daha içerecektir. Burada 2D ve 3D render görünümü arasında geçiş yapabilirsiniz.
Örneğin yeni eklenen OKM GPR Toprak Tiplerinden birini seçerek (Sağ Kenar Çubuğu) ve Görselleştirmeyi (Sağ Kenar Çubuğu) yapılandırarak, örneğin Düzgünleştirme'yi seçerek tarama görüntüsünü iyileştirin.
Görselleştirme menüsünde (Sağ Kenar Çubuğu), gizli/görünür tarama değerlerinin sayısını ve Volumetrik render görünümü için karşılık gelen renkleri düzenlemek için Eşiği değiştirebilirsiniz.
Bu, tarama görüntünüzdeki en önemli hedeflere odaklanmanıza yardımcı olacaktır.
Arkeoloji
Geoteknik Mühendisliği
Adli Tıp
Kamu Hizmetleri
Boşluk Tespiti
Tarım
Askeri Malzeme Tespiti
Hazine Avcılığı
OKM Arama Hizmetleri

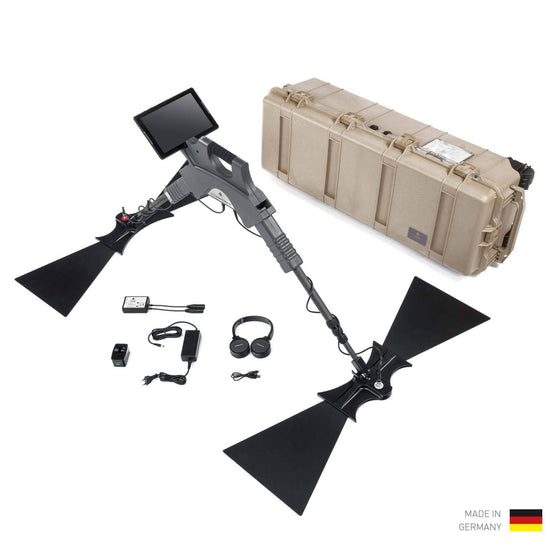

| 1x Kontrol Ünitesi |
| 1x Android Tablet |
| 2x Teleskopik Çubuk |
| 1x Sending Antenna for Gepard GPR 3D |
| 1x Receiving Antenna for Gepard GPR 3D |
| 1x OKM Visualizer 3D Studio Professional Edition yazılımlı USB bellek |
| 1x Bluetooth Kulaklık, şarj kablosu dahil |
| 1x Şarj kablosu ile şarj cihazı |
| 1x Seyahat Adaptörü |
| 1x Su geçirmez ve darbeye dayanıklı Koruyucu Kılıf |
| 1x Hızlı Başlangıç Kılavuzu |

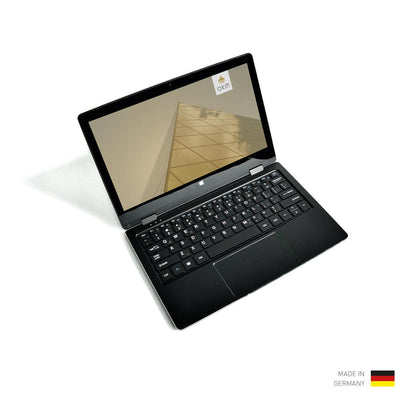

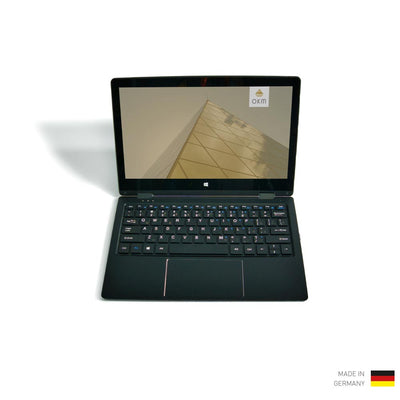

| OPSİYONEL Windows Notebook |
Kontrol Ünitesi
- Boyutlar (Y x G x D): 450 x 260 x 130 mm
- Ağırlık: yaklaşık 1,6 kg
- Giriş gerilimi (maks.): 8,4 V DC / 1,0 A
- Çalışma sıcaklığı: -20°C - 55°C
- Depolama sıcaklığı: -25°C - 60°C
- Su geçirmez: Hayır
- Çalışma süresi: yaklaşık 4 saat
- Hava nemi: %5 - %70
- Geri bildirim: akustik, görsel
- Koruma Tipi: IP 20
- Veri İletim Teknolojisi: WiFi, 2,4 GHz
- İletim Frekans Aralığı: 60 - 300 MHz
- Zamanlama / Örnekleme Ayarları: 4 Seviye
- Tam Çevrim Ölçümleri: Saniyede 9
Teleskopik şaft
- Boyutlar (Y x G x D): 70 x 60 x 590-1630 mm
- Ağırlık: 0,80 kg
- Çalışma sıcaklığı: -20°C - 55°C
- Depolama sıcaklığı: -25°C - 60°C
- Su geçirmez: Hayır
- Hava nemi: %5 - %70
- Koruma Tipi: IP 20
- Dahili Batarya: 7,26 V / 2600 mAh
Üçgen anten (ekransız)
- Boyutlar (Y x G x D): 1010 x 330 x 50 mm
- Ağırlık: 1,50 kg
- Çalışma sıcaklığı: -20°C - 55°C
- Depolama sıcaklığı: -25°C - 60°C
- Su geçirmez: Hayır
- Hava nemi: %5 - %70
- Koruma Tipi: IP 20
Teknik veriler ortalama değerlerdir. Çalışma sırasında küçük sapmalar olabilir.
