100 m'ye derinliğe kadar Su Dedektörü OKM GeoSeeker Mini
- Jeoelektrik su ve boşluk dedektörü : Zemin direncini 100 m derinliğe kadar belirler ve ölçülen değerleri 2D olarak görselleştirir
- Algılama derinliği : Bu teknoloji ile müşteriler 100 m derinliğe kadar su buldular
- Kullanım alanları : Su tespiti, boşluk tespiti, jeoteknik mühendisliği
- Çalışma modları : Jeoelektrik tarama
- Tespit edilebilir yapılar : Su birikintileri, su taşıyan çakıllar, boşluklar
artı KDV, nakliye ve ücretler
Jeoelektrik Ölçüm Prosedürü
2D Görselleştirme
Çok dilli çalışma
Renkli Ekran / Dokunmatik Ekran
Dahili Bellek
Şarj Edilebilir Yüksek Kapasiteli Pil
Su dedektörü ve 100 metre (328 ft) derinliğe kadar boşluk dedektörü
Ağabeyi gibi GeoSeeker, the GeoSeeker Mini Schlumberger'e dayanan bir jeoelektrik ölçüm prosedürü kullanmaktadır. Yeraltı boşluklarını tespit etmek için de kullanılabilen su dedektörü toprak direncini belirler. Zeminin bu görünür özdirencine dayanarak dedektör tatlı su, içme suyu, su taşıyan çakıl ve yeraltı suyu seviyesi gibi yeraltı su kaynaklarını tespit edebilmektedir.

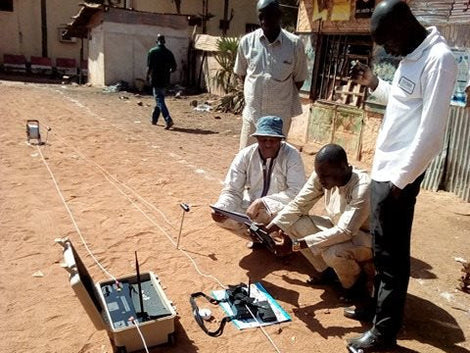

Su dedektörü OKM GeoSeeker, Aralık 2017'de kar amacı gütmeyen bir kuruluş olan "Aktion Pro Afrika "ya teslim edildi ve şimdiden yeraltı su kaynaklarının aranması sırasında başarılı ölçüm sonuçları ...
Daha fazla bilgi edininYeraltı suyunun çok iyi bir iletkenliğe sahip olduğu gerçeğinden yola çıkarak, çok kötü iletkenliğin mağaralar, tüneller, odalar ve yeraltı odaları gibi gizli boşluklar için bir ipucu olduğu sonucuna varabilirsiniz. Böylece, jeofizik dedektör GeoSeeker Mini aynı anda hem su bulucu hem de boşluk dedektörü olarak kullanılabilir.

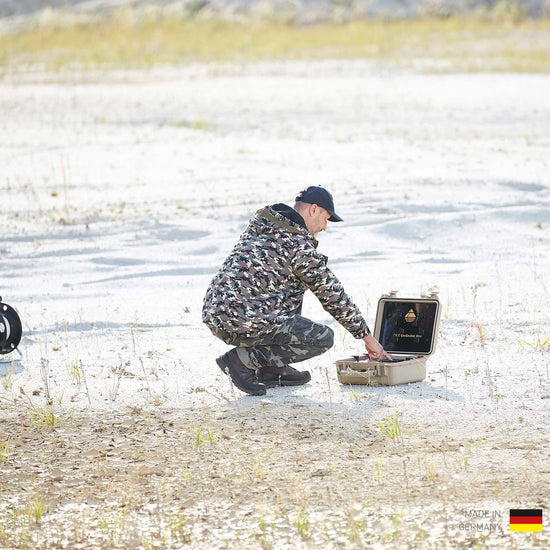

Su ve boşluk dedektörü GeoSeeker Mini'nin çalıştırılması
Su dedektörü GeoSeeker Mini dokunmatik ekran üzerinden çalıştırılır. Ölçüm derinliğinin yanı sıra tarama noktalarının miktarını seçin ve sadece grafik talimatları izleyin. Kolay anlaşılır görüntüler ve simgeler sayesinde GeoSeeker Mini saf resim dilini kullanarak çok dillidir.

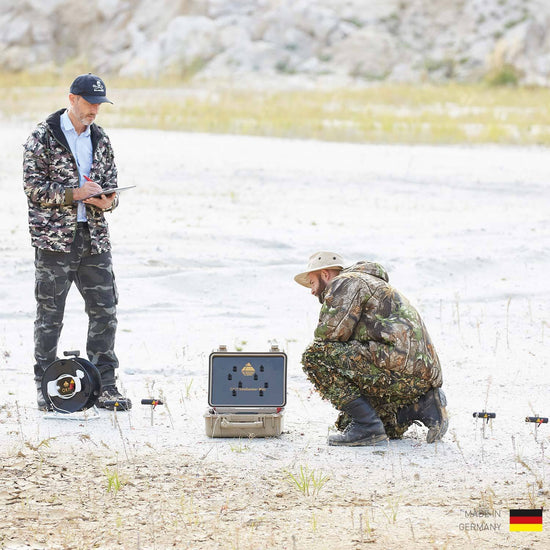

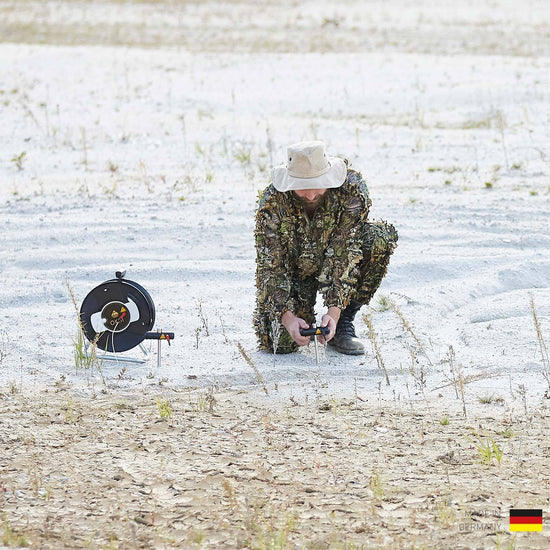

Ölçüm sırasında, belirli yerlerdeki zemin direncini ölçmek için elektrotların birkaç kez değiştirilmesi gerekir. Tüm talimatlar, sonuçların her bir taramadan sonra sunulduğu renkli ekrandan okunabilir. Bir ölçümün en sonunda nihai sonuç grafiksel 2D tarama görüntüsü olarak gösterilir.
Su kaynakları ve boşluğunun veri görselleştirmesi
Bir jeoelektrik ölçümü tamamlandıktan sonra, nihai sonuç yeraltı direncinin temsili bir 2D tarama görüntüsünü oluşturmak için hesaplanır. Alt ekran alanındaki piktogramlar sayesinde kullanıcılar şemayı doğrudan okuyabilir: Şemadaki renkler su birikintilerini (su damlaları ile mavi) ve/veya tespit edilen boşlukları (tünel sembolü ile kırmızı) gösterir.
Ölçümün boyutu ve derinliğinin seçimine bağlı olarak, ekran birkaç sütun içerir ve ilgili derinlik bilgileri ile sağlanır.
Kullanıcı, sol düğmeyi (su damlaları) ve orta düğmeyi (tünel girişi) kullanarak ölçüm sonuçlarının basitleştirilmiş gösterimlerine geçiş yapabilir.
Adım adım talimatların ve sonuçların basit resimler ve piktogramlar halinde sunulması sayesinde GeoSeeker Mini dilden bağımsızdır. Bu, su dedektörünün dünyanın her yerindeki deneyimsiz kullanıcılar tarafından, hangi dili konuştuklarına bakılmaksızın kullanılabileceği anlamına gelir.
GeoSeeker Mini ile jeoelektrik uygulamaları
Bu jeoelektrik dedektör OKM GeoSeeker Mini yeraltı su kaynaklarının yanı sıra gizli boşlukları tespit etmek için de kullanılabilir. Her iki yapı da elektriksel özdirencin kendine özgü özellikleri nedeniyle tespit edilebilir.
Su algılama
Yeraltı su kaynakları iyi bir elektrik iletkenliğine sahiptir ve özdirencinin ölçülmesi düşük görünür özdirenç değerleriyle sonuçlanacaktır. Su algılama yeteneği aşağıdakiler için çok yararlıdır
- dowsers, su bulucular
- kuyu yapımcıları, sondaj şirketleri
- tarım, meyve yetiştiriciliği
- madencilik, inşaat müteahhitleri
Tespit edilebilir yeraltı su birikintileri şunlar olabilir
- yeraltı su seviyesi
- tatlı su, içme suyu
- yeraltı su yolu, su damarları
- yeraltı su akıntıları, kaynak suları
Boşluk tespiti
Gizli boşluklar ve içi boş alanlar oldukça zayıf bir elektrik iletkenliğine sahiptir ve özdirençlerinin ölçülmesi yüksek görünür özdirenç değerleriyle sonuçlanacaktır. Boşluk algılama yeteneği aşağıdakiler için yararlıdır
- arkeologlar, tarihçiler
- hazi̇ne avcilari
- jeotekni̇k mühendi̇sli̇ği̇
- askeri̇ hi̇zmetler
- i̇nşaat müteahhi̇tleri̇
Tespit edilebilen yeraltı boşlukları
- mağaralar, tüneller
- galeriler ve menholler
- odalar, mezarlıklar, mezarlar
- sığınaklar, mahzenler, kilerler, odalar
Su Tespiti / Kuyu Yapımı
Geoteknik Mühendisliği
Boşluk Tespiti
Tarım
Arkeoloji
OKM Arama Hizmetleri

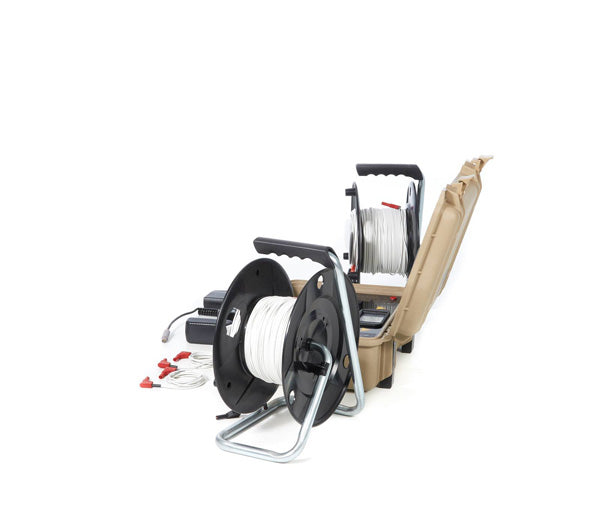

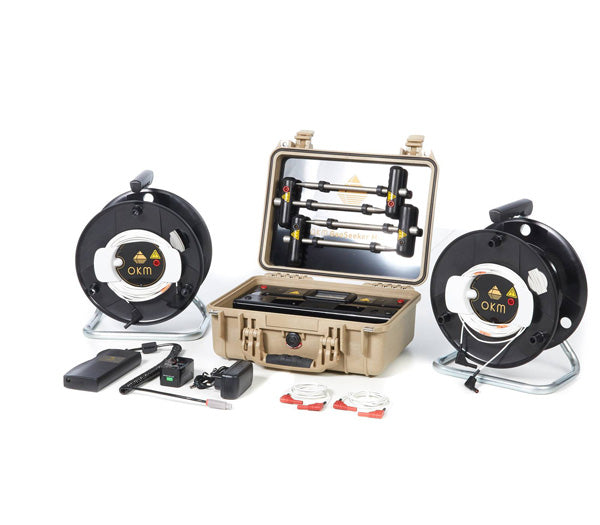

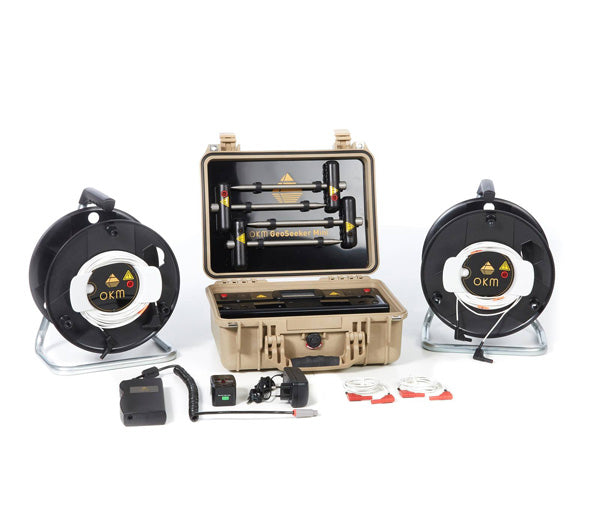

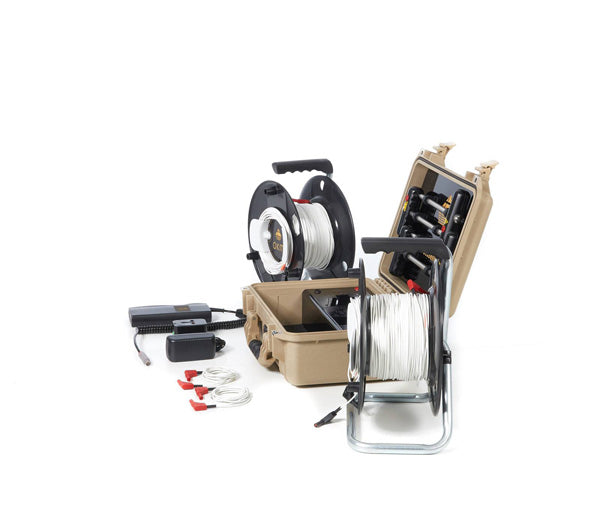

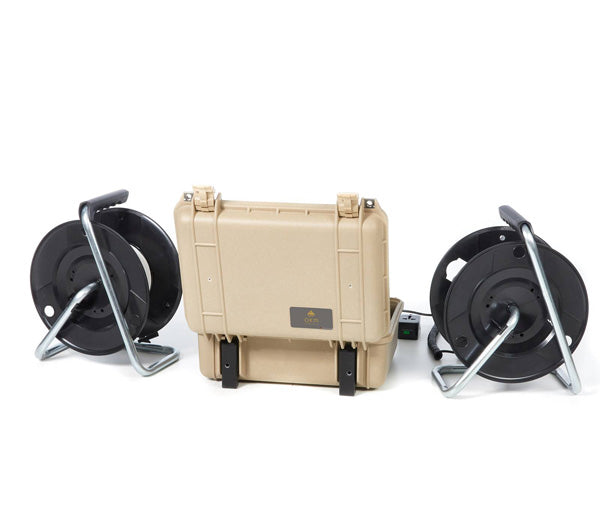

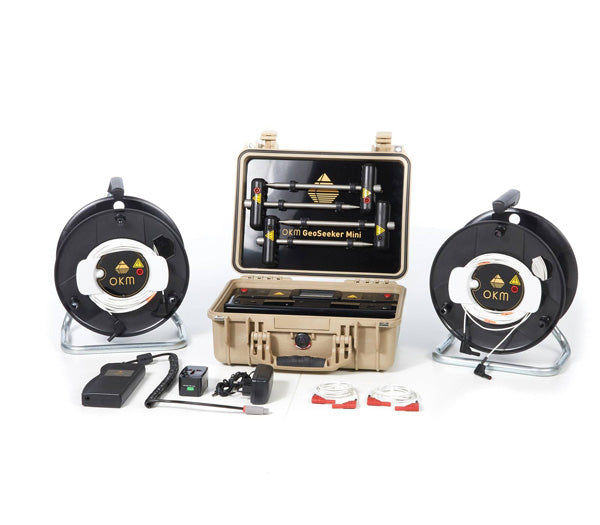

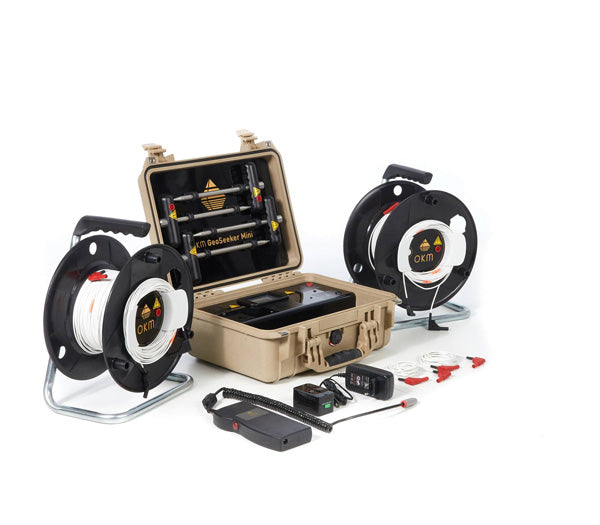

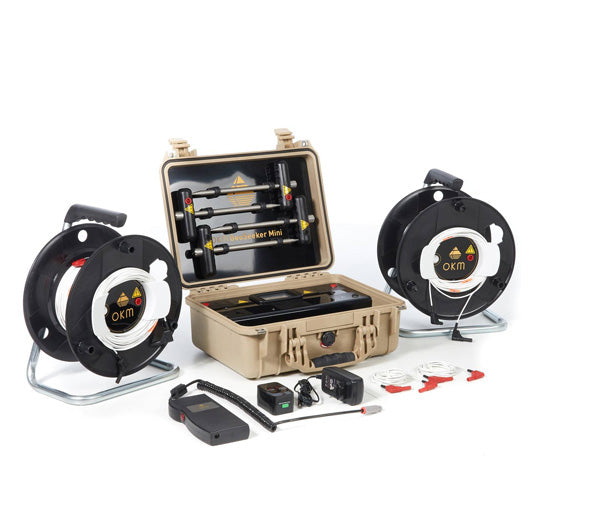

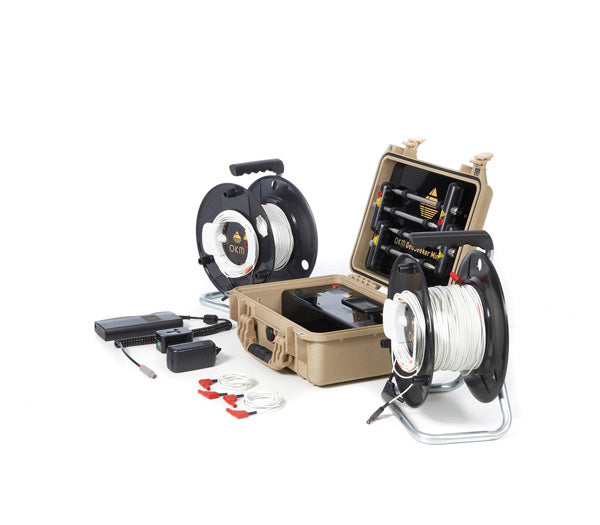

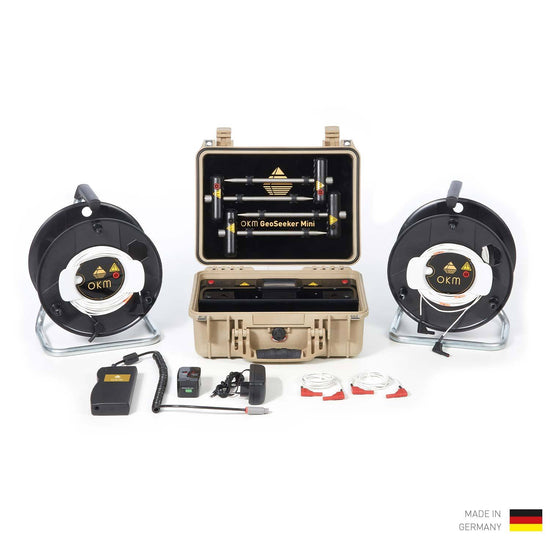

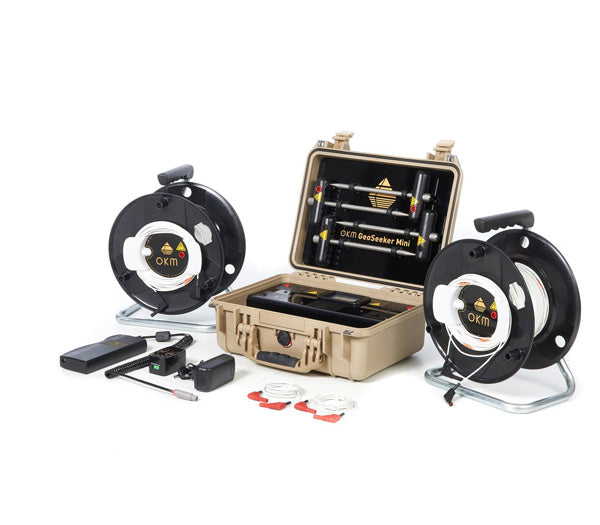

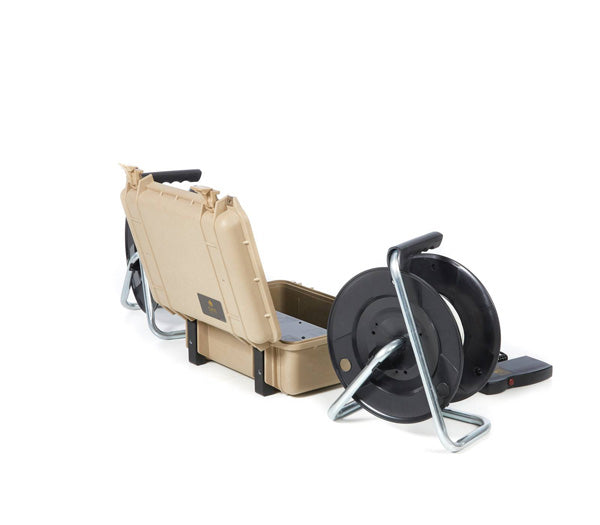

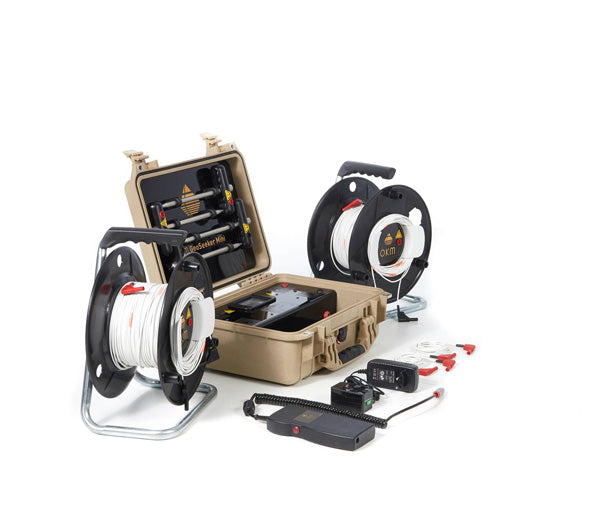

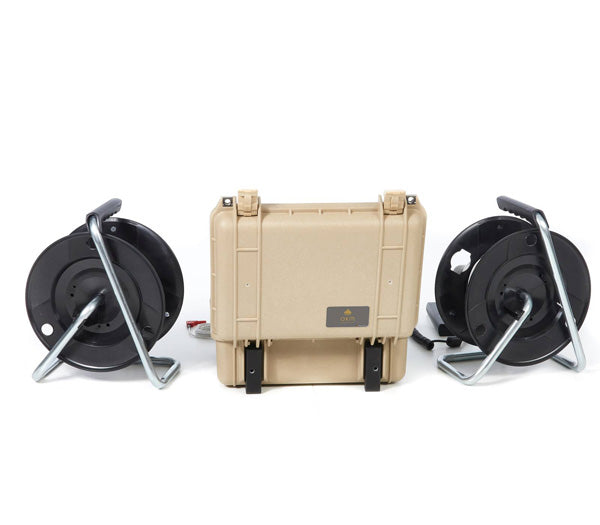

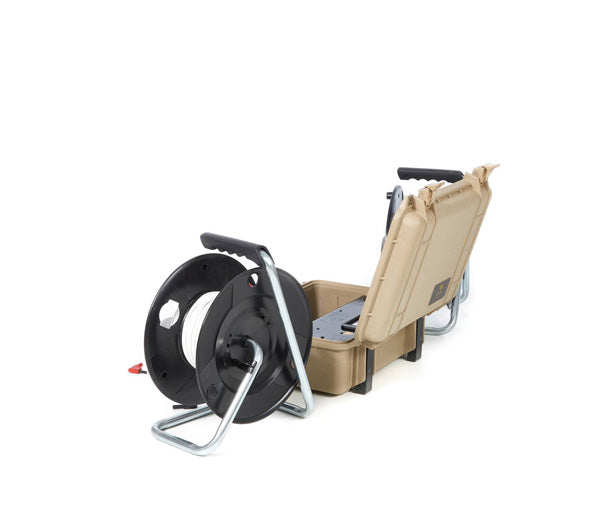

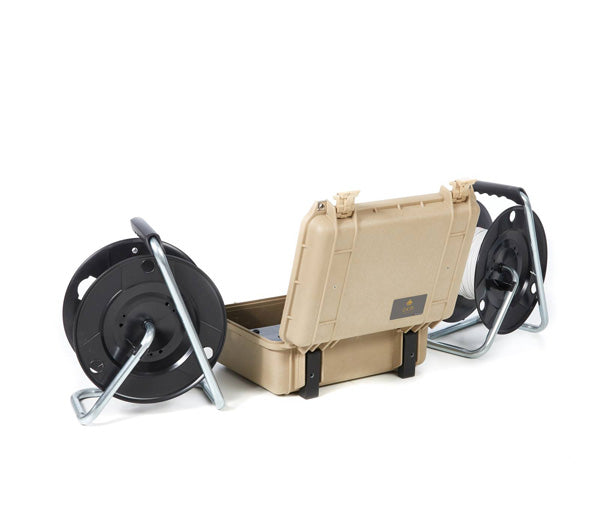

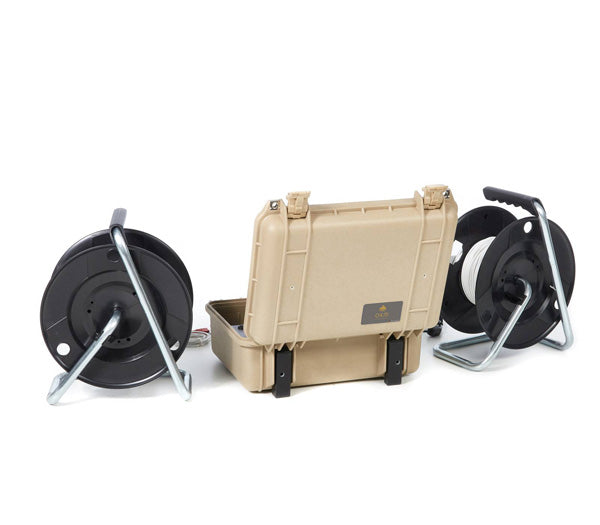

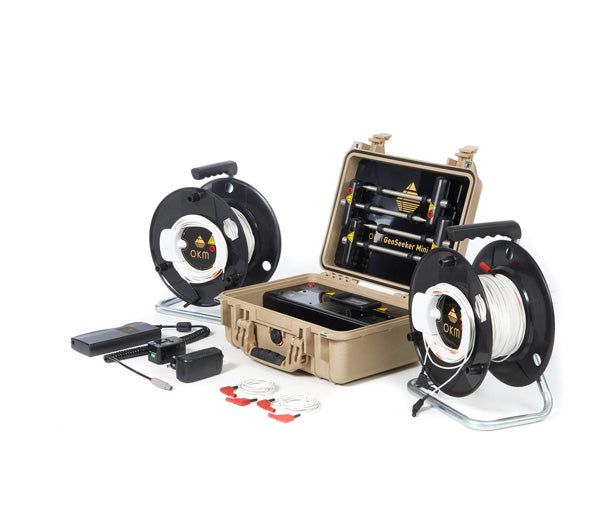

| 1x Kontrol Ünitesi |
| 4x Elektrot |
| 2x Güç Kablosu Tamburu (Ø 290 mm) |
| 2x Gerilim Kablosu (10 m) |
| 2x Bağlantı Kablosu (2 m) |
| 1x Power Pack |
| 1x Şarj kablosu ile şarj cihazı |
| 1x Seyahat Adaptörü |
| 1x Su geçirmez ve darbeye dayanıklı Koruyucu Kılıf |
| 1x Hızlı Başlangıç Kılavuzu |

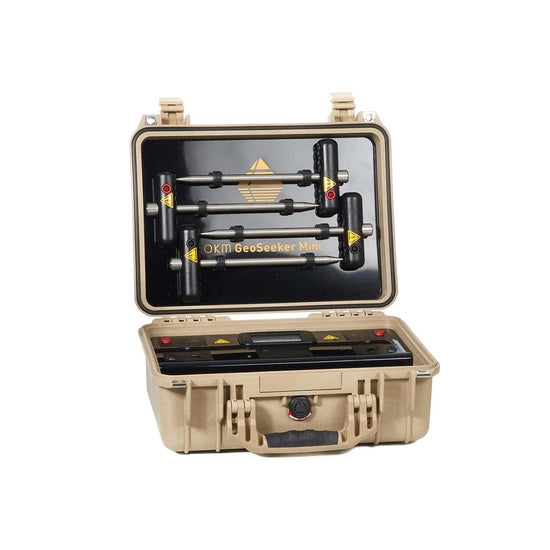

Kontrol ünitesi
- Boyutlar (Y x G x D): 410 x 340 x 180 mm
- Ağırlık: 4,5 kg
- Giriş gerilimi (maks.): 11 - 13 V DC / 30 W
- Ekran: 3,5" Dirençli dokunmatik, 480 x 320 Piksel
- Ekran CPU: Cortex M3, 32 MHz, 128 KB RAM
- Veri belleği: 4 GB
- Örnekleme hızı: 4096 Hz (512 değerin 64 kat fazla örneklenmesi)
- Çalışma süresi: yaklaşık 6 - 8 saat
- İŞLEMCI: 80 MHz Cortex M3
- ADC: 16 bit
- Etkili Aralık: (diferansiyel) -1400 ila 1400 mV
- Tarama Noktası Başına Ölçüm Süresi: min. 16 sn
- Çıkış: 320 V / 0,4 A
- Giriş Direnci (statik): yaklaşık 12 MΩ
Güç Kablosu Tamburları (Ø 290 mm)
- Boyutlar (Y x G x D): 360 x 290 x 200 mm
- Ağırlık: 3,6 kg
- Kablo uzunluğu: 100 m
- İşaretleyiciler: 10
Elektrotlar
- Boyutlar (Y x G x D): 270 x 120 x 35 mm
- Ağırlık: 0,4 kg
Gerilim Kablosu
- Kablo uzunluğu: 10 m
- İşaretleyiciler: 10
Teknik veriler ortalama değerlerdir. Çalışma sırasında küçük sapmalar olabilir.
